Ventana de cuarzo

Ventana de cuarzo

En la mayoría de los casos es mejor tener una trayectoria directa de la radiación desde la lámpara UV hasta la zona objetivo para maximizar el efecto de curado, sin embargo en algunos casos la aplicación requiere la instalación de un filtro de vidrio de cuarzo en la ventana emisora de la lámpara.

Esto puede ser por varias razones:

• Para filtrar la radiación infrarroja (IR) de la lámpara UV cuando se procesan sustratos sensibles al calor.
• Para evitar que el sustrato sea succionado en contacto con la lámpara.
• Para evitar que la contaminación aérea pase por encima de la lámpara y los reflectores.
• Para evitar que la tinta o el barniz derramado corra por la banda y entre en el cabezal de la lámpara UV, cuando la lámpara está instalada debajo de un rodillo de enfriamiento.
• Para garantizar la correcta trayectoria del flujo de aire a través del cabezal de la lámpara UV cuando el sistema está equipado con un sistema de purga positiva o de refrigeración NetZero.
• En los sistemas de curado con gas inerte, se utilizan ventanas de cuarzo selladas para contener el gas inerte, normalmente nitrógeno, en una cámara debajo de la lámpara UV. El nivel de oxígeno residual en la cámara puede entonces ser controlado hasta niveles muy bajos, independientemente del flujo de aire de refrigeración a través del cabezal de la lámpara al otro lado de la ventana de cuarzo.

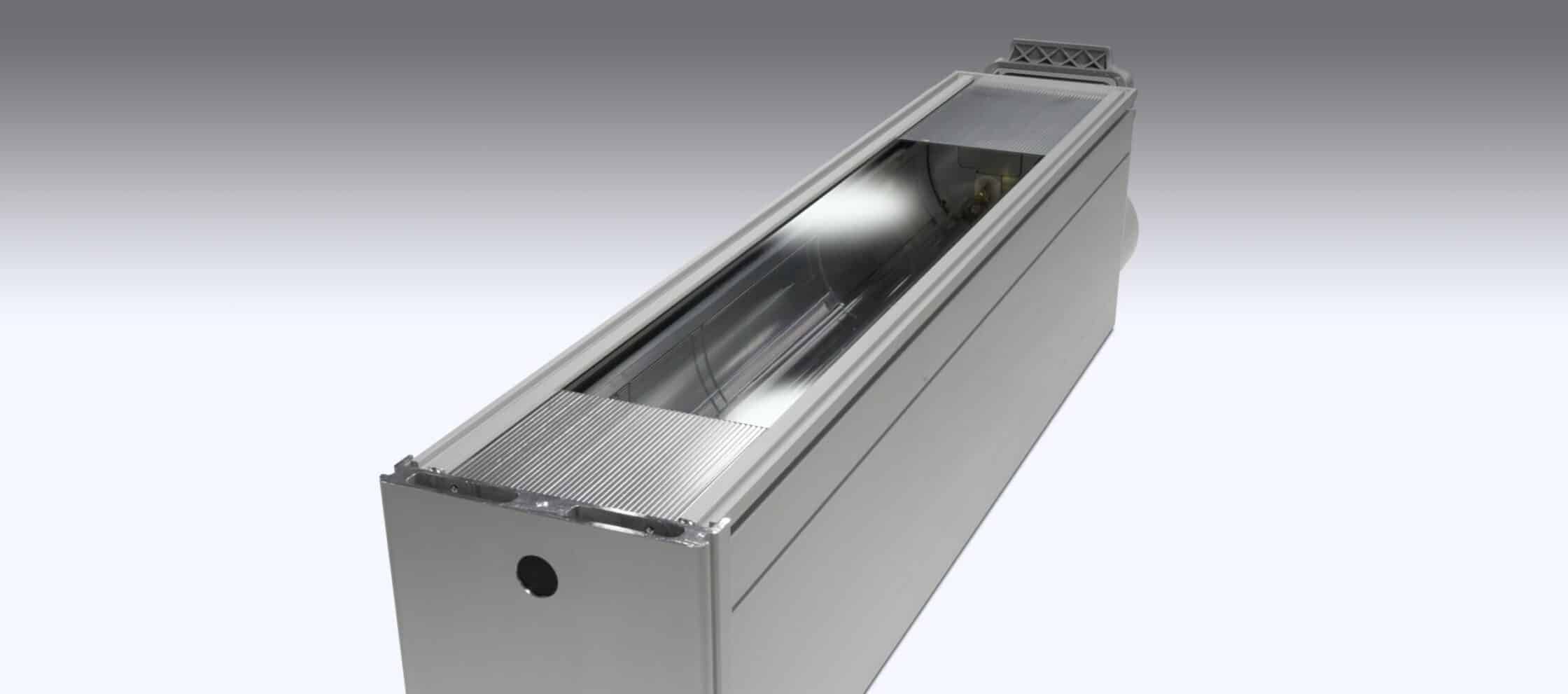

En estos casos, se coloca una sección plana de vidrio de cuarzo sobre la ventana emisora de luz para permitir el paso de un amplio espectro de energía UV, mientras se bloquean los movimientos de aire y la radiación IR.

Para aplicaciones especializadas en las que son cruciales altas dosis de energía UVC, se puede especificar la ventana de cuarzo HiC de GEW que tiene un espectro aún más amplio de energía UV, con transmisión en la banda UVC especialmente mejorada.
